路径编辑

      路径编辑可以设置起点、增加、删除、移动路径中的某一节点，可以删除整个路径单元或者路径单元中的某一段曲线，还可以进行路径反向、圆弧拟合、设置快速移动等。

---

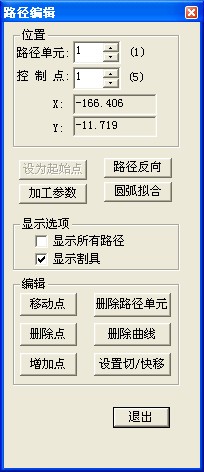

     菜单【加工路径 > 路径编辑】

---





参数含义：

路径单元：按序号，可选择不同的路径单元。

控制点：按序号，可选择不同的控制点。

设为起始点：通过改变路径单元的起始点，来修改落刀点的位置。

路径反向：将选中的路径加工方向改为反方向。

加工参数：可以调整刀具的主轴转速、进给速度、下刀速度、空走速度。

圆弧拟合：用圆弧曲线来代替Bezier曲线（短折线），可以极大的高加工效率。

显示所有路径：勾选，将显示所有路径；不选，只显示当前路径单元。

显示割具：勾选，将显示割具。

移动点：通过修改路径节点的位置，改变路径形状。

增加点：可在路径中的任意位置增加节点，以便路径编辑。

删除点：可删除路径中的任意节点。

删除路径单元：删除当前路径单元。

删除曲线：可删除单元路径中的某一段路径曲线，从而改变路径形状。

设置切/快移：可将切割转为快速移动。
