自动路径

      自动按照图形的轮廓生成加工路径。

---

      菜单【加工路径 > 自动路径】

---



---



      实现方法：

     1.  选中图形对象。

     2.  选择菜单【加工路径 > 自动路径】。

     3.  设置参数。

     4.  单击“确定”按钮，生成加工路径。



    参数含义：

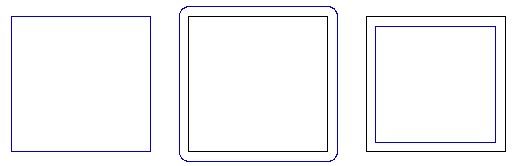

    加工方式：



                     线上                           线外                               线内

    线上：对所设计的图形进行原线加工输出。

    线外：沿所设计的图形外轮廓进行切割。

    线内：沿所设计的图形内轮廓进行切割。

    割缝宽度：割嘴或火焰的直径长度。

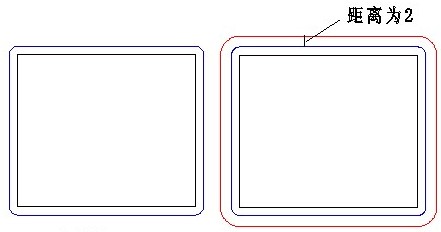

    切割余量：在加工路径的一侧留出部分区域，通过余量的控制实现精确切割（红色路径是余量为2的路径）。



                       余量为0                            余量为2

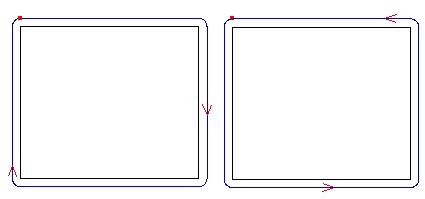

       切割方向：顺时针和逆时针。



                   顺时针                                     逆时针

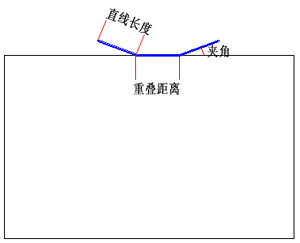

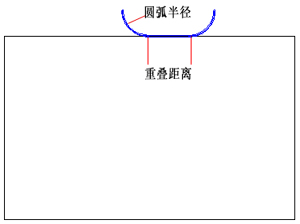

    引入引出线：按照圆弧半径或直线长度参数的设置，以圆弧或直线的方式切入到路径起始点，再进行切割，保证了切割面与切割起始点不留疤痕。



                       直线方式                                                     圆弧方式

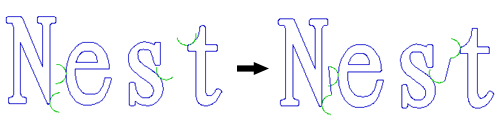

短空程转为切割：指设定适当的空程距离，当两个路径的切入点之间小于此空程距离，而且不发生干涉，将自动优化为连续切割。



             正常路径                                             短空程转为切割路径

    欠切宽度：路径未完全切割，在起点与终点之间未切割的宽度。

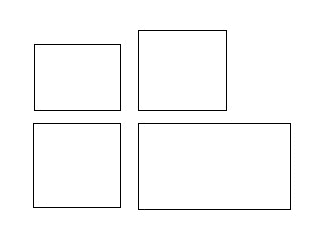

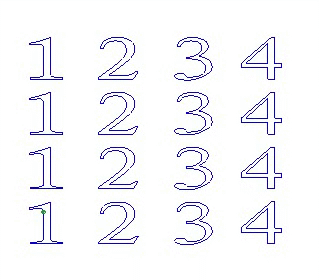

       加工顺序：





    X向优先：水平方向的对象优先加工。

    Y向优先：竖直方向的对象优先加工。

    最短距离优先：距离下一路径单元最短的对象优先加工。
