轮廓浮雕
轮廓浮雕是一种很有用的浮雕造型工具。
它与倒角浮雕一样,需要拾取一条曲线,作为浮雕截面的轮廓线。 轮廓曲线沿浮雕区域的中心线移动,同时做比例缩放,延伸到区域边界, 形成浮雕曲面。
由于轮廓曲线可以随意绘制,因此生成的浮雕曲面千变万化。

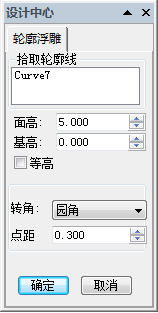

菜单【浮雕 > 轮廓浮雕】
![](/wp-content/uploads/2023/10/20231027101427_83320.png)
实现方法:
1.选中闭合的矢量或文字。
2.选择菜单【浮雕>轮廓浮雕】。
3.拾取轮廓线。
4.在对话框中设置参数。
5.单击“确定”按钮,完成操作
对话框参数:
轮廓线:要求是开曲线,在X轴方向是递增的。
面高:浮雕的最大高度。
基高:浮雕面離Z=0平面的高度,也就是側邊面的高度。
选项:
等高:浮雕各个界面的高度一致。

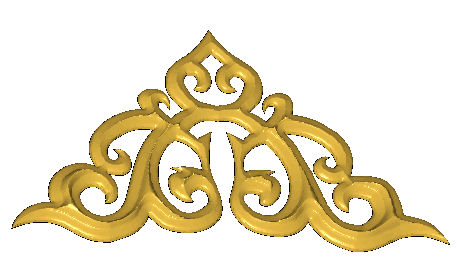

轮廓浮雕效果:
