标准曲面

标准曲面是可以用简单的函数来表达的规则曲面，如球面、柱面、锥面、环面等。

---

1、球面

             构造一个半球面。

实现方法：

1.选择菜单【曲面 > 标准面 >球面】。

2.选择类型（凸、凹)。

3.设置球心、半径。

4.单击“确定”按钮，球面创建完成。

参数定义：

球心：球心坐标的X、Y、Z值。

半径R：球的半径。

球面类型：“凸面”表示生成球体的上半部分，“凹面”表示生成球体的下半部分。

---

2、柱面

     构造一个半圆柱面。

实现方法：

1.选择菜单【曲面 > 标准面 >柱面】。

2.选择类型（凸、凹)。

3.设置柱心、半径、长度。

4.单击“确定”按钮， 柱面创建完成。

参数定义：

柱心：圆柱左侧面的圆心坐标值。

半径R：圆柱的截面半径。

长度L：柱面沿轴线方向的长度。

角度：圆柱的中心轴线与X轴的夹角。

类型：“凸面”表示生成柱面的上半部分，“凹面”表示生成柱面的下半部分。

---

3、锥面

    构造一个半圆锥面。

实现方法：

1.选择菜单【曲面 > 标准面 >锥面】。

2.选择类型（凸、凹)。

3.设置锥心、半径1、半径2、长度。

4.单击“确定”按钮， 锥面创建完成。

参数定义：

锥心：圆锥左侧面的圆心坐标值。

半径R1：圆锥一侧截面的半径。

半径R2：圆锥另一侧截面的半径。

长度L：锥面沿轴线方向的长度。

角度：圆锥的中心轴线与X轴的夹角。

类型：“凸面”表示生成锥面的上半部分，“凹面”表示生成锥面的下半部分。

---

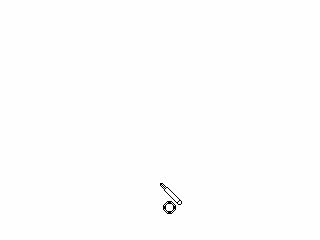

4、环面

    构造一个半圆环面。

实现方法：

1.选择菜单【曲面 > 标准面 >环面】。

2.选择类型（凸、凹)。

3.设置球心、半径1、半径2。

4.单击“确定”按钮， 环面创建完成。

参数定义：

球心：圆环的中心坐标值。

半径R1：环的外环半径。

半径R2：环的内环半径。

类型：“凸面”表示生成环面的上半部分，“凹面”表示生成环面的下半部分。

提示：半径（R1为外环半径，输入的数值要比半径R2大）。

---

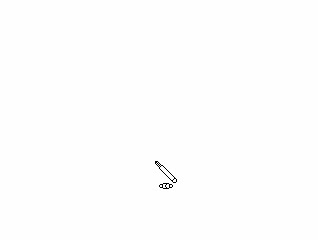

5、椭球面

    构造一个半椭球面。

实现方法：

1.选择菜单【曲面 > 标准面 >椭球面】。

2.选择类型（凸、凹)。

3.设置球心、半径X、Y、Z。

4.单击“确定”按钮， 椭球面创建完成。

参数定义：

球心：椭球的中心坐标值。

半径R：椭球在X、Y、Z三个方向的半径。

角度：椭球的中心轴线与X轴的夹角。

类型：“凸面”表示生成椭球面的上半部分，“凹面”表示生成椭球面的下半部分。

---

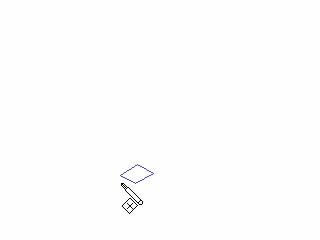

6、平面

     通过指定矩形的两个角点来构造一个矩形平面。

实现方法：

1) 选择菜单【曲面 > 标准面 >平面】。

2) 设置基点坐标。

3) 设置平面XY方向的长度值

4) 单击“确定”按钮，平面创建完成。

参数定义：

基点：矩形平面的角点坐标值。

长度：X、Y方向的长度值。

---

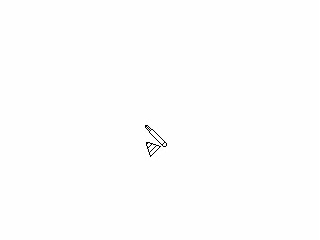

7、棱锥

    创建一个棱锥。

实现方法：

1.选择菜单【曲面 > 标准面 >棱锥】。

2.设置锥心坐标。

3.设置半径、边数与锥高。

4.单击“确定”按钮，棱锥创建完成。

参数定义：

锥心：棱锥底面中心点的坐标值。

半径R1：底面多边形半径的长度值。

边数：指定多边形边的数目。

半径R2：选中星形后，星形的外半径值。

锥高：棱锥的高度值。
