曲面行切粗加工

      行切粗加工路径用于快速去除加工材料，加工出工件的大致模样，追求最大的切削效率。加工过程中可以进行分层，行切角度的设置，并支持等量切削技术，加工余量的控制。

---

菜单【加工路径 > 曲面粗加工 > 行切粗加工】

---



实现方法：

1.选中曲面。

2.  选择菜单【加工路径 > 曲面粗加工 > 行切粗加工】。

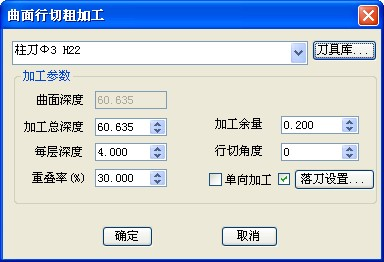

           3.  设置参数。

           4.  单击“确定”按钮，生成加工路径。

---

加工参数：

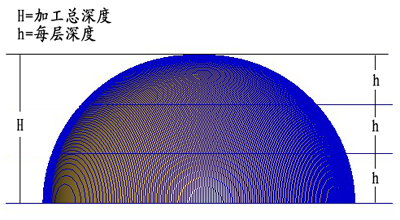

加工总深度：设置加工深度。

曲面最大深度：曲面能达到的最大深度，系统自动计算生成。

每层深度：分层加工的每层深度。

加工余量：相对模型表面的残留高度。

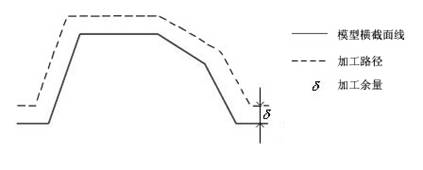

加工余量示意图

重叠率：每刀的刀路覆盖上次刀路的百分比。

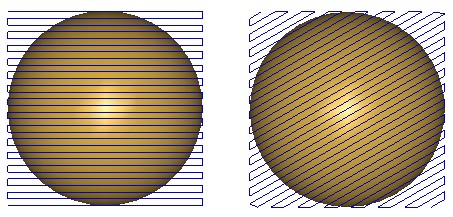

行切角度：加工路径走向与水平方向的夹角。

                角度为0                                           角度为30

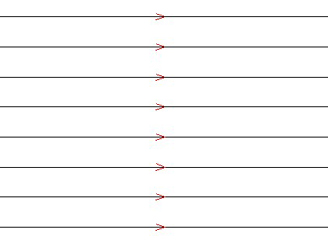

      单向加工：路径只从一个方向进行加工。

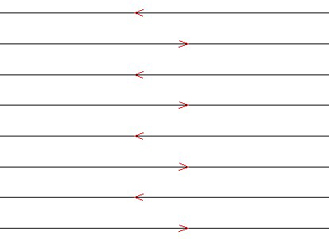

      默认加工：左->右->左往复加工。

落刀设置:采用折线或者螺旋下刀方式，可减缓刀具落下时产生的冲力，能很好的保护刀具，延长刀具的使用寿命。



                         折线下刀                                                                              螺旋下刀

   曲面粗加工（精加工)，可以进行区域加工，如图所示。



曲面与图形相结合                                                       生成的加工路径
