勾边加工

勾边加工即轮廓切割、线上雕刻。

---

菜单【加工路径 > 勾边加工】               加工路径工具栏

---



实现方法：

1. 选中图形。

2. 选择菜单【加工路径 > 勾边加工】。

3. 设置加工参数。

4. 单击“确定”按钮，生成勾边加工路径。

---

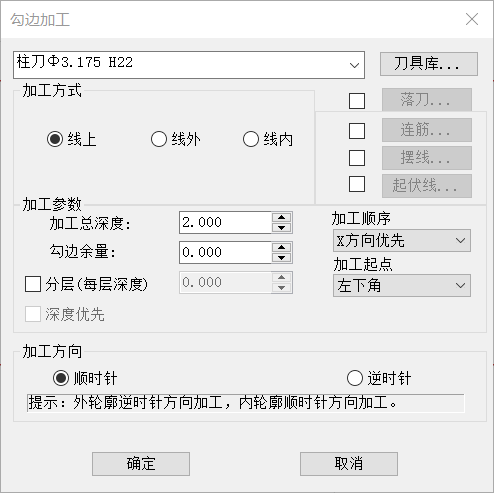

参数含义：

1）刀具选择：在刀具下拉菜单或刀具库中选择。

2）加工方式（黑色为图形，蓝色为路径）

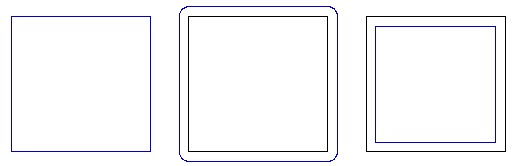

        线上                                   线外                                  线内

线上:按图形原线输出。

线外:沿图形外轮廓进行切割，切割下的部分为所设计图形的大小。

线内:沿图形内轮廓进行切割，留下的部分为所设计图形的大小。

3）连筋设置：可设置连筋个数、间隔、长度与高度。

为避免加工部件损坏，要求加工物件不完全断开，待加工结束后手工将其分开。

连筋

4）落刀设置：有三种方式。

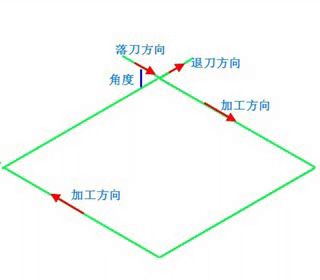

斜向下刀方式：按设置的角度斜向下刀，避免由于刀具的冲力过大，而导致的加工部件损坏或刀具的变形乃至折断，减小了在切割面上留下的刀痕，甚至在切割过程中不用手扶。斜向退刀功能，可以确保工件在切割变形后，仍然可以顺利切断。

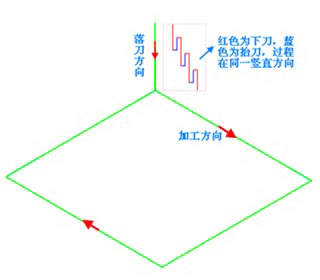

渐进下刀方式：下一定深度，抬起刀具，再下一定深度，再次抬刀，直至下落至切割深度为止。可解决切割密度较大的材料时，出现断刀的问题。



       切入切出方式：从路径起始点的一侧入刀至加工深度，按圆弧或直线方式切入到路径起始点，再按轮廓进行切割，可保证切割面上不留任何疤痕。



       5）摆线加工：以圆形移动方式沿指定路径运动，逐渐切除毛坯中的材料，避免刀具的全刀宽切削（如下图）。

传统的勾边加工应用于材料切割时，是典型的全刀宽切削，刀具受力大，排屑不畅，热量的聚积会使刀具的使用寿命大幅度下降。

摆线加工勾边方式，可使热量的积聚减少到最低限度，极大地改善了切割条件，尤其对于坚硬石材、玻璃及脆性材料的加工。

摆线加工有两种旋转方式：半圆和全圆。

全圆方式，整个加工路径采用圆弧方式，适合高速加工；而半圆适合于较硬材料的低速切割。

提示：圆的高度应该小于刀具直径，大概为刀具直径的2/3为宜，宽度值建议小于或等于刀具半径。

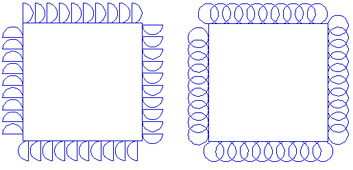

摆线参数设置                   半圆摆线                       全圆摆线

6)起伏线加工：与一般的加工区别在于，起伏加工的刀具除了在沿板材X,Y平面上运动时，刀具同时在Z轴，进行上下切割，从而充分利用和保护了刀具，防止刀刃的一点因长时间切割而磨损，同时也充分提高了切割效率。

折线方式：折线方式切割板材

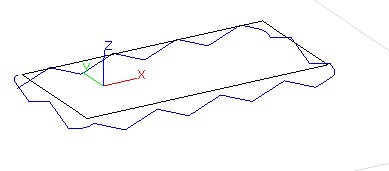

折线方式加工参数设置                                                              折线方式加工3D视图

曲线方式：平滑曲线方式切割板材

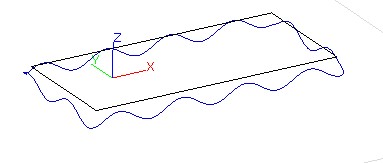

曲线方式加工参数设置                                                       曲线方式加工3D视图

7)加工总深度：刀具深入加工材料的最大深度值。

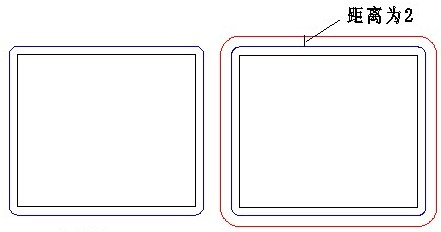

8)勾边余量：在加工路径的一侧留出部分区域，通过余量的控制实现精确切割（红色路径是余量为2的路径）。

    余量为0                                            余量为2

9)加工顺序：

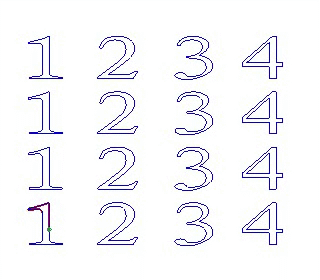

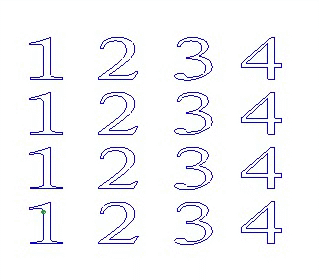

                          X向优先                                                          Y向优先

X向优先：水平方向的对象优先加工。

Y向优先：竖直方向的对象优先加工。

最短距离优先：距离下一路径单元最短的对象优先加工。

10)分层加工：当刀具刃高达不到加工深度，或加工对象为质地较硬的材料，一次加工不能完成，需要分层完成。

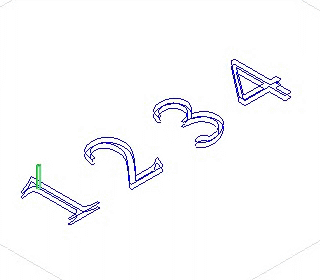

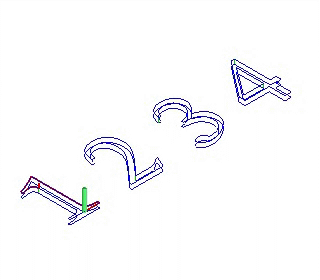

                            广度优先                                                                    深度优先

默认的分层加工为广度优先，即同一水平深度的优先加工，然后进行下一层深度加工。

深度优先：即对一个部件先加工完，再加工下一部件。

11)加工起点：分为：图形起点、图形包围盒的左下角、左上角、右下角、右上角、左中、右中、上中、下中。

12)加工方向：选择正确的加工方向可使切割面光滑。密度大的适合用顺时针加工，如：亚克力板（有机玻璃板）、铜制品等；密度小的适合用逆时针来加工，如PVC板、双色板等。

           顺时针                                        逆时针
